（元琛科技）聚苯硫醚(PPS)纖維濾料被廣泛用于工業(yè)爐窯煙氣袋式除塵，在復(fù)雜工況服役過程中需承受各種載荷作用，拉伸載荷最為常見。

聚苯硫醚（PPS）纖維濾料本質(zhì)上為針刺非織造材料。將PPS短纖維經(jīng)開松、混合、精開松、梳理、鋪網(wǎng)、基布放卷、針刺、后處理等工序制作成濾料。

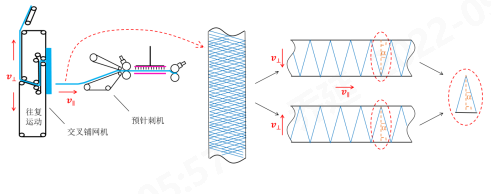

PPS纖維經(jīng)過梳理機(jī)梳理，單纖維軸向與纖網(wǎng)軸向一致，纖維間首尾相連，形成單層纖網(wǎng)。如圖1所示，纖網(wǎng)隨鋪網(wǎng)小車往復(fù)鋪網(wǎng)（鋪網(wǎng)小車速度為），并跟隨傳送簾向前移動（速度為），如此交叉鋪網(wǎng)，纖維軸向（纖網(wǎng)軸向）與濾料軸向（纖網(wǎng)運動方向）成一定角度（纖維取向角）。

假設(shè)濾料幅寬為ι1，對應(yīng)鋪網(wǎng)時間為τ，向前移動距離為ι2。則：

經(jīng)計算，PPS纖維取向角為5~15°。由此可見，濾料中纖維取向幾乎與濾料橫向一致，經(jīng)針刺后，橫向強(qiáng)度必然遠(yuǎn)大于縱向，因此需在兩層纖網(wǎng)之間添加平紋機(jī)織布，以提供經(jīng)向強(qiáng)力。

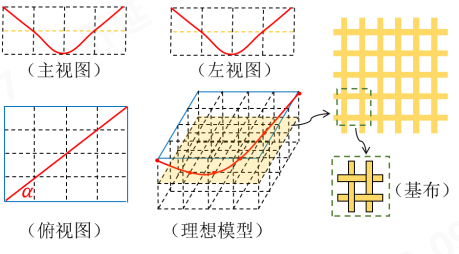

假設(shè)PPS纖維經(jīng)梳理后纖維順直，忽略纖維自身卷曲，且經(jīng)刺針鉤刺后，纖維隨刺針倒刺上下移動呈現(xiàn)波浪形狀而纖維本身不發(fā)生移動或糾纏，如圖所示。

實際上，PPS纖維經(jīng)梳理機(jī)梳理并非完全成相互順直、平行的單纖維狀態(tài)，兩層纖網(wǎng)與基布經(jīng)針刺纏結(jié)后，隨著濾料的牽伸，單纖維在濾料結(jié)構(gòu)中空間狀態(tài)較為復(fù)雜，難以結(jié)構(gòu)化建模。因此，從纖維細(xì)觀角度直接分析宏觀濾料的拉伸強(qiáng)度特征較為困難。

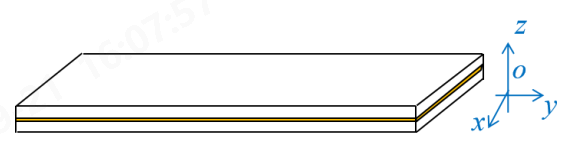

從宏觀角度，忽略纖維的空間路徑與纏結(jié)，將濾料看成一個整體。濾料與普通二維織物不同，其在厚度方向上存在“纖維層—基布層—纖維層”的三級結(jié)構(gòu)，且厚度不可忽略，可認(rèn)為是一種三維織物。由于濾料在x，y，z方向的結(jié)構(gòu)各有不同，因此濾料是正交各向異性材料，示意圖如上圖所示。（元琛科技）
